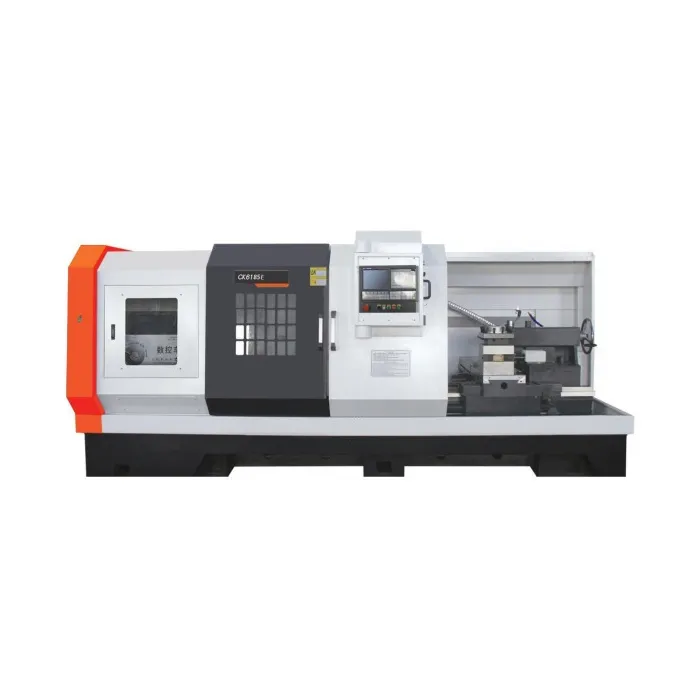

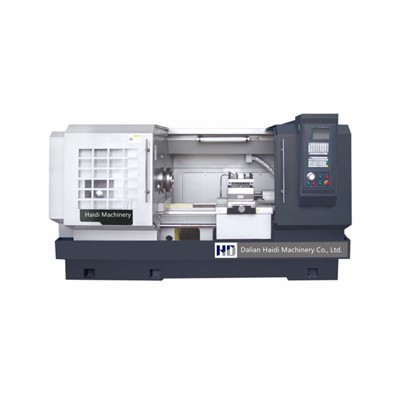

Máy tiện CNC giường phẳng Model CK6140/CK6150/CK6160/CK6163/CK6180/CK61100/CK61125 được làm bằng gang có độ bền cao, bổ sung thêm vật liệu đặc biệt là đồng và crom, giúp cải thiện hiệu quả khả năng chống mài mòn và độ ổn định của máy công cụ.

Thông số kỹ thuật

Đặc điểm kỹ thuật	Đơn vị	CK6140	CK6150	CK6160
Đu trên giường	mm	400	500	600
Đu qua cầu trượt chéo	mm	220	250	395
Tối đa. đường kính quay	mm	400	500	600
Tối đa. chiều dài phôi	mm	550/750	1000/1500/2000	1000/1500/2000
Tối đa. chiều dài quay	mm	420/620(mâm cặp)	850/1350/1850	850/1350/1850
Mũi trục chính		A2-6/A2-8	A2-8/A2-11	A2-8/A2-11
Đường kính lỗ trục chính	mm	48/82	82/130	82/130
Độ côn của lỗ trục chính	mm	Collet / Số liệu 90	Số liệu 90/ Số liệu 140	Số liệu 90/ Số liệu 140
Phạm vi tốc độ trục chính	r/phút	150-2500/150-1800	150-1800/150-800	150-1800/150-800
Chế độ dịch chuyển trục chính		Vô cấp	Vô cấp	Vô cấp
Động cơ trục chính	kw	5.5	7.5	7.5
Loại đầu kẹp		Collet/mâm cặp bằng tay	Mâm cặp thủ công	Mâm cặp thủ công
Kích thước đầu kẹp	inch	8	10/15	10/15
Di chuyển nhanh X/Z	m/phút	X:6 Z:8	X:6 Z:8	X:6 Z:8
Hành trình trục X	mm	280	280	320
Hành trình trục Z	mm	550/750	1000/1500/2000	1000/1500/2000
Loại đường dẫn hướng		Đường sắt cứng	Đường sắt cứng	Đường sắt cứng
Công suất tháp pháo		4	4	4
Đường kính tay áo ụ	mm	60	75	75
Đi qua bút lông	mm	100	150	150
Lông côn		MT4	Phiên bản MT5	Phiên bản MT5
Kích thước máy	mm	2000/220016001700	2650/3250/375017001820	2650/3250/375017001820
trọng lượng tịnh	kg	1900/2200	2700/3100/3300	2800/3200/3400

Mục	Đơn vị	CK6163	CK6180	CK61100	CK61125
Tối đa. đu trên đường kính giường	mm	Φ630	Φ800	Φ1000	Φ1250
Tối đa. đu qua đường kính trượt	mm	Φ350	Φ480	Φ620	Φ870
Tối đa. chiều dài phôi	mm	1000/1500/2000/3000	1500/2000/3000/5000
Tối đa. chiều dài quay	mm	850/1350/1850/2850	1350/1850/2850/4850
Khoảng cách giữa tâm trục chính đến hướng dẫn	mm	315	400	500	625
Khoảng cách từ tâm trục chính đến mặt đất	mm	1145	1130	1150	1275
Chiều rộng hướng dẫn giường	mm	550	600	755	755
Đường kính trục chính xuyên qua lỗ	mm	104	104	130	130
Mũi trục chính		C11/A211	C11/A211	A2-15	A2-15
Phạm vi tốc độ trục chính	r/phút	30-90; 70-200; 130-380; 350-1000	30-90; 70-200; 130-380; 350-1000	10-32; 30-60; 50-120; 110-300	10-32; 30-60; 50-120; 110-300
Bước tốc độ trục chính		4 bánh răng, vô cấp
Chuyển số		Thủ công/Tự động	Thủ công/Tự động	Thủ công	Thủ công
Động cơ servo chính	kw	11kw	11kw	22kw	22kw
Tốc độ nhanh trục X	m/phút	4	4	4	4
Tốc độ nhanh trục Z	m/phút	8	8	6	6
Nguồn cấp dữ liệu trục X tối thiểu. đơn vị cài đặt		.001mm	.001mm	.001mm	.001mm
Nguồn cấp dữ liệu trục Z tối thiểu. đơn vị cài đặt		.001mm	.001mm	.001mm	.001mm
Đường kính tay áo ụ	mm	φ100	φ100	φ160	φ160
Du lịch tay áo ụ	mm	250	250	300	300
Côn lỗ tay áo ụ		Morse 5	Morse 6	Morse 6	Morse 6
Trụ dụng cụ điện	kiểu	Trạm bốn dọc	Trạm bốn dọc	Trạm bốn dọc	Trạm bốn dọc
	thời gian thay dụng cụ	3.6S	3.6S	3.6S	3.6S
	kích cỡ	250*250	250*250	300*300	300*300

Tính năng sản phẩm

Máy có thể xử lý các lỗ khoan bên trong, bề mặt hình nón tròn và ren vít khác nhau bằng hệ thống điều khiển số, đặc biệt phù hợp với phôi tấm và trục có kích thước vừa và nhỏ từ gia công thô đến xử lý hoàn thiện theo lô. Nó có những ưu điểm như tự động hóa cao hơn, lập trình đơn giản hơn và độ chính xác cao hơn.

Dòng máy công cụ này là sản phẩm trưởng thành chủ yếu được xuất khẩu, có cấu trúc nhỏ gọn, hình thức đẹp, mô-men xoắn trục chính lớn, độ cứng cao, hiệu suất ổn định và đáng tin cậy cũng như khả năng duy trì độ chính xác tuyệt vời.

Áp dụng bộ vòng bi trục chính có độ chính xác cao và trục chính được lắp ráp chính xác và kiểm tra cân bằng động để đảm bảo trục chính có độ chính xác cao, độ ồn thấp và độ cứng cao.

Sự thành lập

Độ cứng của móng ảnh hưởng trực tiếp đến độ chính xác cơ bản của máy công cụ nên nền móng phải đáp ứng các yêu cầu sau:

a) Để loại bỏ rung động trong quá trình vận hành, nền móng phải là đất cứng, không bị lún hoặc biến dạng và phải có khả năng bảo vệ chống sự xâm nhập của nước ngầm.

b) Nền không có vết nứt và có đủ độ cứng.

c) Móng được thi công theo bản vẽ móng, chiều sâu móng được xác định theo điều kiện đất đai tại địa phương.
