Model CK5225/ CK5232/ CK5235/ CK5240/ CK5250/ CK5263 Máy tiện đứng CNC cột đôi phù hợp để gia công thô và tinh các kim loại đen, kim loại màu và một số bộ phận phi kim loại bằng thép tốc độ cao và các công cụ cacbua xi măng. Nó có thể xử lý các bề mặt hình trụ bên trong và bên ngoài, bề mặt cuối, bề mặt hình nón bên trong và bên ngoài và tạo rãnh.

Thông số kỹ thuật

Đặc điểm kỹ thuật	Đơn vị	CK5225	CK5232	CK5235	CK5240	CK5250	CK5263
Đường kính cắt tối đa	mm	2500	3200	3500	4000	5000	6300
Chiều cao cắt tối đa	mm	1600/2500	1600/2500	1600/2500	1600/2500	2500/3150	3150/4000
Đường kính bàn làm việc	mm	2250	2830	2830	3200/3600	4000/5000	5000/5700
Trọng lượng tải tối đa	T	10/20	10/20	10/16/20	20/32	32/50	60/80
Mô-men xoắn Max.worktable	N. m	63000	63000	63000	63000	100000	100000/ 150000
Phạm vi tốc độ bàn làm việc	vòng/phút	2-63	2-63	2-63	0.5-40	0.5-40	0.5-38
Phạm vi bước bàn làm việc	4 bánh răng chuyển số vô cấp/2 bánh răng chuyển số vô cấp
Lực cắt sau dụng cụ phù hợp	Kn	35	35	35	35	35/50	50/80
Lực cắt sau dụng cụ bên trái	Kn	28	28	28	28	28/40	40/70
Công cụ di chuyển bài ngang	mm	1400	1700	1900	2150	2765	3450
Công cụ đăng bài dọc	mm	1000/1250/1400	1000/1250	1000/1250	1000/1400	1400/1600	1600/2000
Động cơ chính	kw	55	55	55	55	AC55/75	90/110
Tool đăng bài tốc độ nhanh	mm/ phút	2000
Tốc độ xà ngang	mm/ phút	380
Gia công chính xác		IT7
Trọng lượng máy	t	32/36	37/41	39/43	45/48	60/70	127/178
kích thước tổng thể	mm	518047004800	631049506245	661051006245	690052006600	920058007700	1150075009300

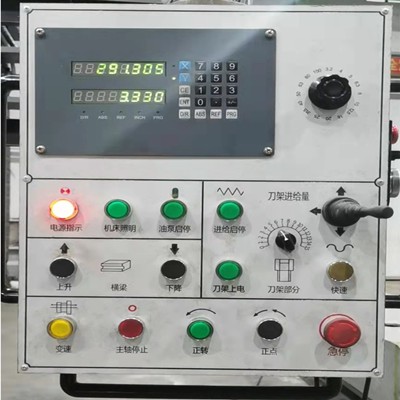

Giới thiệu cấu trúc

Dầm được đặt phía trước cột, được dẫn động bởi động cơ AC mở rộng trục kép và được dẫn động bởi các bánh răng, bánh răng trục vít và vít me để làm cho dầm di chuyển theo phương thẳng đứng trên cột. Có 4 điểm kẹp thủy lực phía sau dầm. Bề mặt trượt của dầm và cột được xử lý bằng đai mềm chống mài mòn.

Cân bằng thủy lực của ram công cụ bên trái và bên phải

Cân bằng thủy lực của ram trụ công cụ bên trái và bên phải bao gồm van một chiều, van tràn và bộ tích lũy, đồng thời áp suất cân bằng có thể được điều chỉnh thích hợp thông qua van tràn để đảm bảo độ căng của ram trụ công cụ đóng lại khi nó tăng hoặc giảm. Bình tích áp là loại túi da, chứa đầy khí nitơ ở áp suất 2.0MPa để bù đắp cho sự sụt giảm áp suất do lý do đặc biệt trong hệ thống cân bằng.

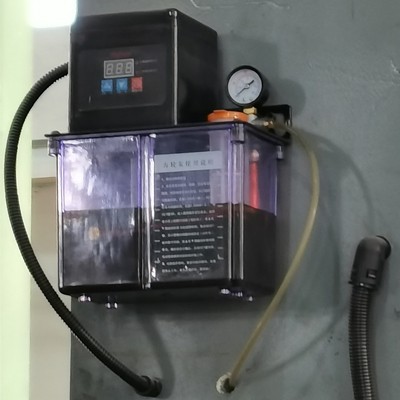

Việc bôi trơn hộp số và bàn làm việc được cung cấp dầu bằng dầu tràn của van tràn; Việc bôi trơn các trụ dụng cụ bên trái và bên phải và việc bôi trơn dầm ngang được cung cấp bởi bơm dầu bôi trơn tự động.

Áp suất khuyến nghị cho mỗi van điều chỉnh là: giá trị cảnh báo của rơle áp suất bảo vệ áp suất thấp trong hệ thống áp suất tĩnh là 1,5MPa; Bảo vệ áp suất thấp của buồng dầu ray dẫn hướng được bộ điều khiển áp suất đặt ở mức 0.13MPa; Áp suất làm việc để thay đổi tốc độ, độ cân bằng và khả năng kẹp là 3.0MPa, được điều chỉnh bằng van tràn.

Để đảm bảo độ sạch của dầu làm việc và hoạt động an toàn và đáng tin cậy của các bộ phận thủy lực, các bộ lọc trong hệ thống thủy lực phải được làm sạch và thay thế thường xuyên. Dầu thủy lực được sử dụng cho máy công cụ này là dầu thủy lực số 46, trạm thủy lực của máy công cụ này được nối với chân bàn làm việc. Khi đổ dầu vào trạm thủy lực, do dầu tích tụ trong đường ống thủy lực nên dầu thủy lực cần được bổ sung thích hợp dựa trên mức độ chất lỏng giảm sau lần sử dụng máy công cụ đầu tiên.
